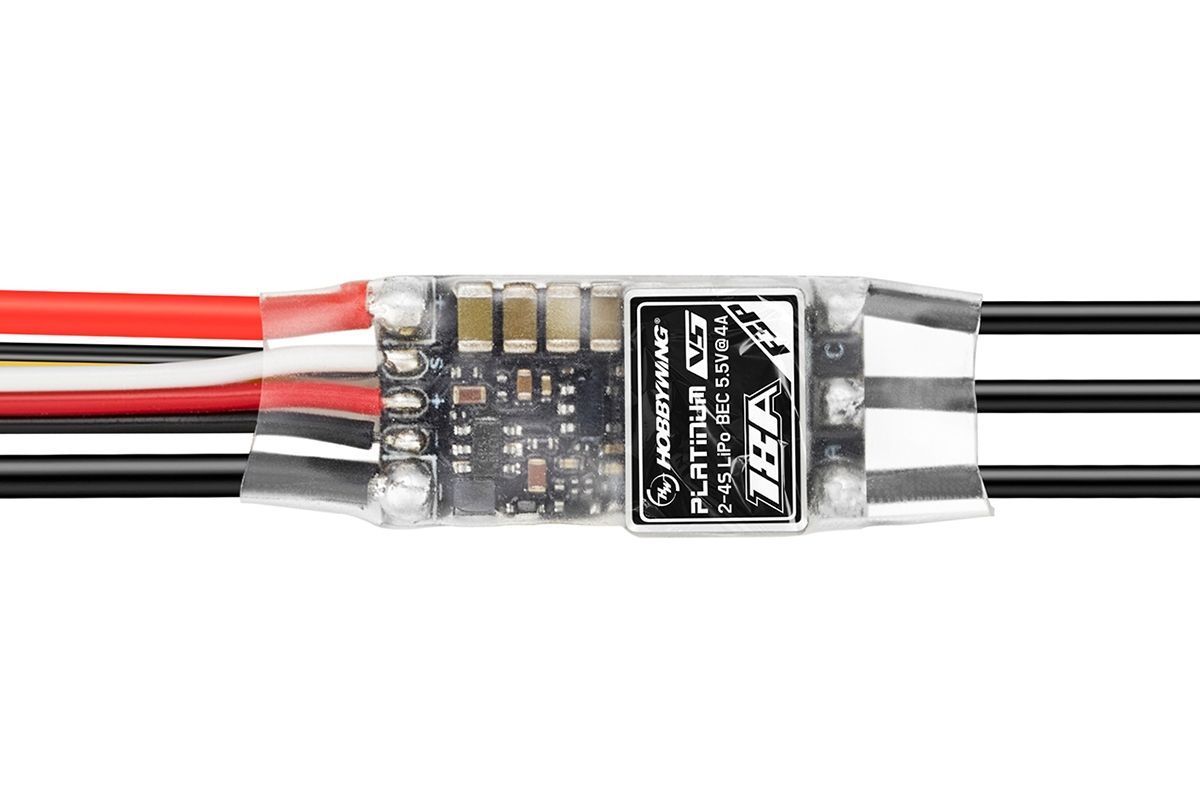

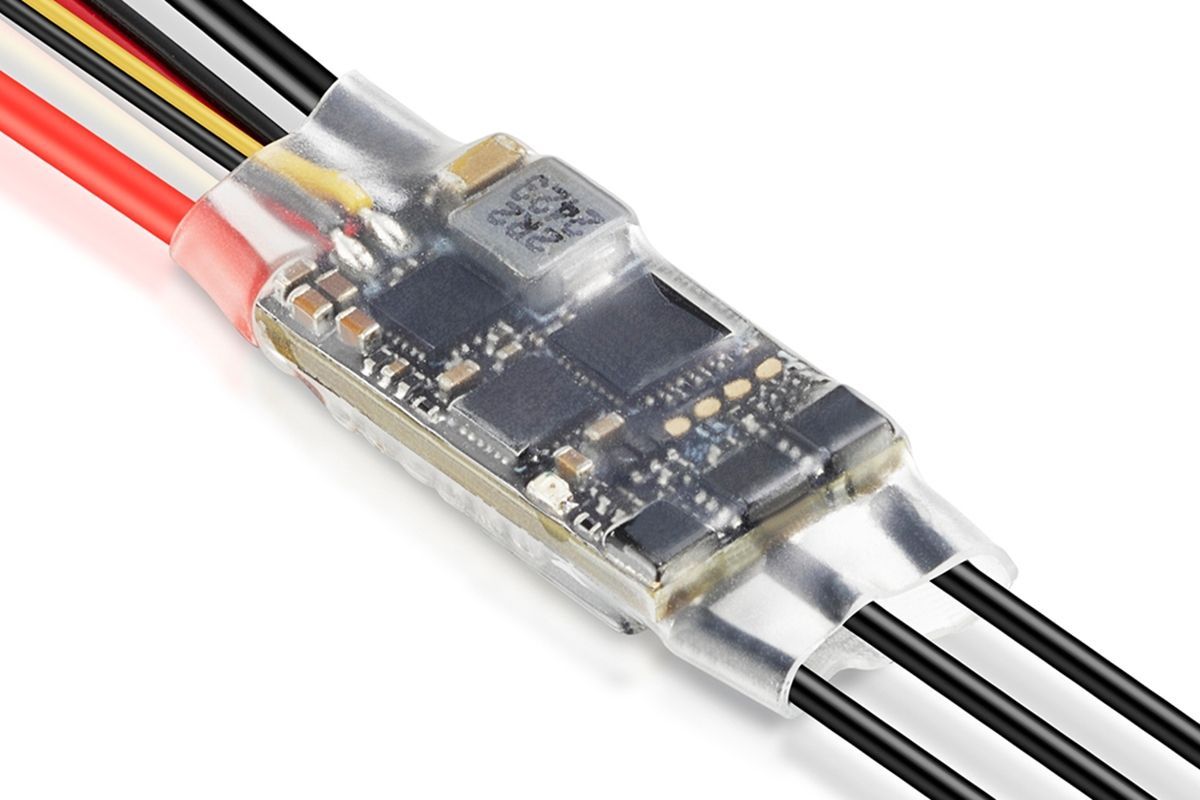

Platinum 18A V5 F3P

Regulátor nejvyšší řady firmy Hobbywing speciálně konstruovaný pro 3D a 4D halové akrobatické modely letadel. Obousměrný režim pro 4D, brzda s reverzací chodu motoru. Spínaný BEC 5,5V 4/6A . Trvalý proud 18A, špičkový 30A. Napájení 2-4S LiPo. Hmotnost 11,9g. Rozměry 24,6x12,8x7,5mm.

Špičkový programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů (brushless, sensorless) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti a s rozsáhlými možnosti programování a nastavování. Slouží k ovládání otáček střídavých elektromotorů v halových 3D a 4D akrobatických modelech při napájení z 2-4S LiPo akumulátorů. Je konstruován se zřetelem na vysokou zatížitelnost a odolnost, jaká je vyžadována v soutěžních modelech. Pro 4D akrobaty nabízí možnost obousměrného chodu s rychlým přechodem mezi letem vpřed a vzad. Je vybaven výkonným spínaným stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální Multifunkční LCD programovací box Hobbywing PRO nebo OTA programátor s Bluetooth, které se prodávají zvlášť.

POPIS A FUNKCE REGULÁTORU

• Vhodný pro valnou většinu malých leteckých střídavých motorů s napájením z akumulátorů 2-4S LiPo. Ideální v kombinaci s motory HOBBYWING řad Platinum 2603SL a 2604SL.
• Vysokovýkonný mikroprocesor pro přesné řízení otáček a měkký rozběh.
• Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
• Výkonný spínaný stabilizátor napájení BEC výstupním napětím 5,5 V a zatížitelností 4 A trvale / 6 A špičkově.
• Rozsáhlé možnosti programování se širokou paletou nastavitelných funkcí a parametrů.
• Volitelný 4D režim s obousměrným chodem motoru - při signálu plynu 1,5 ms motor stojí, při signálu nad 1,5 ms se otáčí v jednom směru, při signálu pod 1,5 ms v opačném směru.
• Tři režimy brzdy - vypnuta, zapnuta a reverzace chodu motoru (zapíná se přepínačem na vysílači).
• Zapisovač letových údajů zapisuje otáčky, minimální napětí a maximální teplotu v průběhu letu.
• Zvláštní programovací kabel pro programování regulátoru nebo nastavování parametrů Multifunkčního LCD programovacího boxu PRO nebo OTA modulu s Bluetooth.
• Podporuje online kontrolu dat, programování regulátoru, aktualizaci firmwaru na PC nebo smartphonu/tabletu (vyžaduje Multifunkční LCD programovací box PRO nebo OTA modul).
• OTA modul s Bluetooth (prodává se zvlášť) pro bezdrátové programování regulátoru pomocí vašeho smartphonu (iOS nebo Android).
• Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, ochrana proti přetížení, nadproudová ochrana a ochrana při ztrátě řídícího signálu.

PROGRAMOVATELNÉ FUNKCE

• Počet článků LiPo: Regulátor nabízí automatickou detekci počtu článků nebo jeho ruční nastavení.
• Způsob odpojení motoru při aktivaci napěťové ochrany: Regulátor postupně sníží výkon na 50% plného po aktivaci napěťové ochrany, pokud je zvolen režim Omezení výkonu. Je-li zvolen režim Tvrdé vypnutí, je motor okamžitě vypnut.
• PCO - Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,8-3,8 V/článek.
• Doba odezvy: Doba odezvy plynu je nastavitelná v rozmezí 1-5 s po krocích 1 s.
• Brzda: Nastavuje funkci brzdy vrtule pro modely letadel vypnuta, normální, reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem).
• Intenzita brzdění: Nastavitelná v rozmezí 0-100% po krocích 1% pro režim brzdy Normal.
• Časování: Nastavitelné v rozmezí 0-30° po krocích 1°.
• Smysl otáčení motoru: Po směru hodinových ručiček/Proti směru hodinových ručiček/4 D režim/4 D režim (obrácený smysl).
• DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout v režimech Letadlo nebo Vrtulník (Lineární plyn) pro dosažení lepší linearity odezvy plynu.
• Rozběhová síla: Určuje sílu, s jakou se motor rozbíhá - nastavitelné 1-7 po kroku 1.

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 20%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
• Tepelná ochrana regulátoru: Pokud teplota regulátoru překročí 120°C, regulátor bude postupně omezovat výkon, ale nevypne motor úplně. Aby bylo zajištěno, že si motor uchová určitý výkon, a nebude příčinou havárie, je maximální omezení výkonu cca 50% plného výkonu. Jak bude teplota regulátoru klesat, regulátor postupně obnoví maximální výkon.
• Ztráta signálu plynu: Regulátor vypne motor, pokud signál chybí po dobu 0,25 s, aby se předešlo ještě větším škodám a rizikům vyplývajícím z rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
• Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu. (Možná příčina: zablokování vrtule nebo rotoru.)

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí Multifunkčního LCD programovacího boxu PRO nebo OTA modulu s Bluetooth.

Použití	Letadlo
Typ	Střídavý
Trvalý proud [A]	18
Max. špičkový proud [A]	30
LiXX článků	2 - 4
BEC napětí [V]	5.5
BEC proud [A]	4
Délka [mm]	24.6
Šířka [mm]	12.8
Výška [mm]	7.5
Hmotnost [g]	11.9
Regulace	Jednosměrná,Obousměrná
Brzda	Ano
Vstup pro senzory	Ne
Programovatelný	Ano
